Kuvaus
Polar PWW 30, 50, 80 ja 100

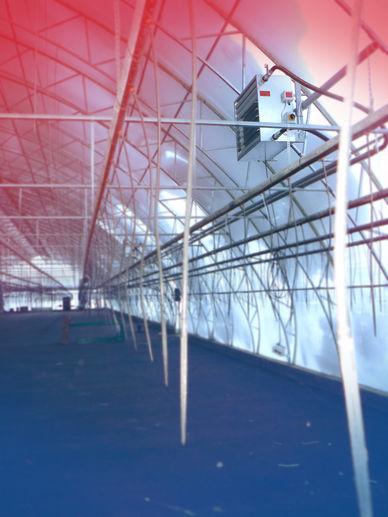

Polar PWW tuo ilmalämmityksen monipuolisuuden ja mukavuuden kiertovesi- ja kaukolämpöjärjestelmiin. Erityisesti tälle lämmittimelle sopivia käyttökohteita ovat teollisuushallit, myymälät, varastot, kasvihuoneet jne. .

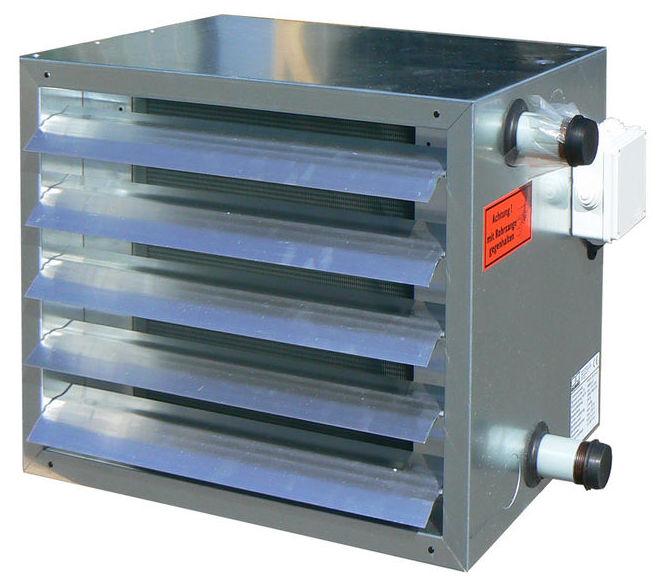

Polar PWW -ilmalämmittimet on varustettu tehokkaalla ja hiljaisella puhaltimella. Lämmitintä voi siis mainiosti käyttää tuomassa lämpöä suoraan työpisteisiin tai varastokohteisiin. Polar PWW -lämmittimissä on säädettävä ulospuhallussäleikkö, jolla voi säätää lämpimän ilmavirran tarkan kohteen. Lämmönsiirto ulospuhallettavaan ilmaan tapahtuu nelirivisen kupariputkisen lamellipatterin avulla. Lamellikenno on Cu/Al.
PWW-lämmittimiin saa lisävarusteina seinäkannattimia sekä kahta erilaista ohjausyksikköä PWW-1 ja PWW-2.
Lisätietoja ohjauskeskuksista ja seinäkannattimista löydät täältä.
Tekniset tiedot
| Tuotenro | 6063 | 6064 | 6065 | 6066 | |
| POLAR PWW | 30 | 50 | 80 | 100 | |
| Lämpöteho 90/70 °C (Imuilma 0°C) | kW | 27,8 | 45,1 | 75,6 | 110,9 |
| Ilmamäärä | m3/h | 1500/1850 | 2770/3150 | 3700/4730 | 6180/7670 |
| Liitäntäpaine | bar | 16 | 16 | 16 | 16 |
| Veden lämpötila | max. °C | 130 | 130 | 130 | 130 |
| Liitäntäjännite | V/50Hz | 400/3~ | 400/3~ | 400/3~ | 400/3~ |
| Ottoteho | kW | 0,10/0,13 | 0,18/0,26 | 0,28/0,42 | 0,47/0,76 |
| Nimellisvirta | A | 0,16/0,26 | 0,29/0,52 | 0,46/0,76 | 0,81/1,50 |
| Puhaltimen pyörimisnopeus | 1/min | 1040/1340 | 1020/1360 | 670/880 | 650/870 |
| Ilman heittopituus, max. (Y/D) | m | 12 / 15 | 16 / 18 | 16 / 20 | 25 / 30 |
| Syötön sulake | A | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 10 |
| Putkiliitäntäyhde | R | 1 1/4″ | 1 1/4″ | 1 1/4″ | 1 1/2″ |
| Melutaso | dB(A) | 49/55 | 54/58 | 49/55 | 54/58 |
| Mitat l*k*p | mm | 560*440*403 | 640*515*406 | 800*630*412 | 880*740*452 |
| Paino | kg | 27 | 36 | 51 | 68 |
| POLAR PWW / max rpm (D) | 30 –> | 1390 rpm | 50 –> | 1340 rpm | 80 –> | 870 rpm | 100 –> | 900 rpm | |
| Kiertoveden lämpötila (tulo / paluu) °C | Imu- ilma °C | Lämpö- teho kW | Tulo- ilma °C | Lämpö- teho kW | Tulo- ilma °C | Lämpö- teho kW | Tulo- ilma °C | Lämpö- teho °C | Tulo- ilma °C |
| 70 / 50 | ±0 | 21,1 | 31 | 34,9 | 30 | 57,7 | 40 | 82,8 | 30 |
| -15 | 29,9 | 28 | 52,9 | 31 | 85,2 | 35 | 126,0 | 30 | |
| -10 | 28,2 | 31 | 49,7 | 33 | 79,7 | 36 | 117,5 | 32 | |
| -5 | 26,4 | 33 | 46,1 | 35 | 74,2 | 38 | 108,7 | 34 | |
| 80 / 60 | ±0 | 24,5 | 36 | 42,6 | 37 | 68,7 | 40 | 100,0 | 36 |
| 5 | 22,9 | 41 | 38,8 | 41 | 63,2 | 45 | 91,3 | 41 | |
| 10 | 21,1 | 43 | 34,9 | 43 | 57,7 | 46 | 82,8 | 42 | |
| 15 | 19,0 | 45 | 31,4 | 44 | 52,3 | 48 | 74,1 | 44 | |
| 20 | 16,7 | 46 | 27,6 | 46 | 46,6 | 49 | 65,5 | 46 | |
| 90 / 70 | ±0 | 27,8 | 42 | 45,1 | 39 | 75,6 | 44 | 110,9 | 40 |
Lisävarusteet
Ohjauskeskukset
PWW-1
PWW-1 ohjauskeskus sisältää huonetermostaatin 0-40°C ja 0 – 1 käyttökytkimen. Kun vallitseva lämpötila laskee alle termostaatin asetteluarvon, kytkee huonetermostaatti puhaltimen päälle ja huoneilmaan tulee lämpöä.
PWW-2
PWW-2 ohjauskeskukseen kuuluu huonetermostaatti 0-40°C ja käyttökytkin 0 – 1 – 2. Ohjauskeskus toimii samalla periaatteella, kuin PWW-1, mutta 0 – 1 – 2 kytkimellä saadaan valittua kaksi eri pyörimisnopeutta puhaltimelle (tähti-kolmiokytkin). Lisäksi keskuksessa on vihreä merkkivalo Puhallin Päällä -toiminnolle sekä oranssi merkkivalo, joka ilmaisee ovatko lämmittimien sisäiset lämpösuojat kunnossa.
Seinäkannattimet
PWW-lämmittimiin on saatavilla myös valmiit seinäkannattimet. Kannattimet ovat L-muotoraudasta valmistettuja ja ne sopivat suoraan lämmittimen takanurkissa oleviin aukkoihin minkä ansiosta laitteen asentaminen seinälle on erittäin helppoa.
Seinäkannattimet ruuvataan ensin kiinni seinään minkä jälkeen PWW-lämmitin työnnetään kannattimien varaan ja kiinnitetään kannattimiin.
